Vai trò quan trọng của biến tần hiện đại trong các ứng dụng công nghiệp

Bài viết này khám phá lý do tại sao biến tần (VFD) là nền tảng của kỹ thuật hiện đại và cách chúng mang lại giá trị trong nhiều lĩnh vực khác nhau.

Trong bối cảnh công nghiệp phát triển nhanh chóng ngày nay, các kỹ sư được giao nhiệm vụ thiết kế các hệ thống hiệu quả, có khả năng thích ứng và tiết kiệm chi phí. Một công nghệ đã trở nên không thể thiếu trong việc đạt được những mục tiêu này là biến tần hiện đại. Bằng cách điều khiển tốc độ và mô-men xoắn của động cơ điện, biến tần mang lại sự linh hoạt vượt trội, nâng cao hiệu suất và tiết kiệm năng lượng đáng kể trong nhiều ứng dụng công nghiệp.

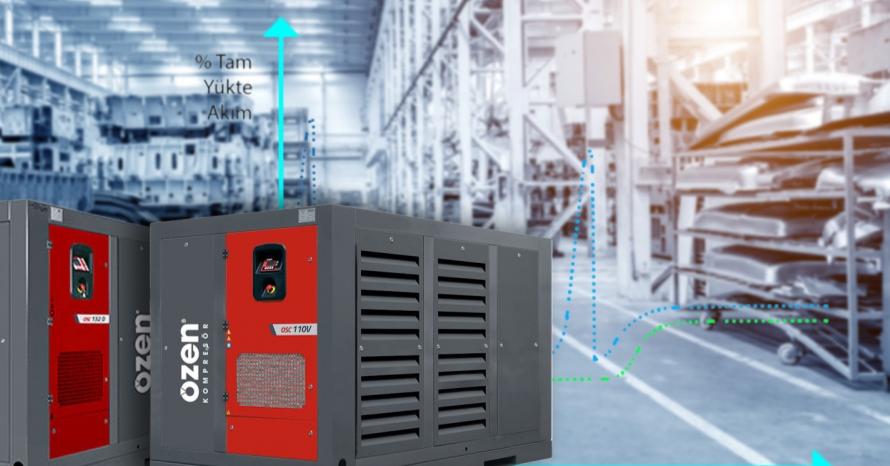

Ảnh minh hoạ

Tính linh hoạt trong vô số ứng dụng

Đặc điểm nổi bật của một biến tần hiện đại là khả năng thích ứng, biến nó thành một công cụ linh hoạt cho các kỹ sư làm việc trong hầu hết mọi ngành công nghiệp. Không giống như các hệ thống động cơ tốc độ cố định truyền thống, biến tần cho phép điều khiển chính xác tốc độ động cơ bằng cách điều chỉnh tần số và điện áp cung cấp cho động cơ. Sự linh hoạt này cho phép chúng được sử dụng trong một loạt các ứng dụng rộng rãi, bao gồm:

• Hệ thống bơm: Từ các nhà máy xử lý nước đến đường ống dẫn dầu khí, biến tần điều chỉnh tốc độ bơm để phù hợp với nhu cầu lưu lượng, loại bỏ sự cần thiết của van tiết lưu và giảm hao mòn. Một số biến tần cũng cung cấp chức năng đặc biệt để chống tắc nghẽn thông qua đảo chiều thời gian và các hoạt động phòng ngừa.

• Hệ thống HVAC: Trong các tòa nhà công nghiệp, biến tần tối ưu hóa tốc độ quạt và máy nén, đảm bảo hệ thống sưởi, thông gió và điều hòa không khí hiệu quả phù hợp với nhu cầu thời gian thực.

• Hệ thống băng tải: Sản xuất và xử lý vật liệu được hưởng lợi từ biến tần bằng cách cho phép khởi động trơn tru, điều chỉnh tốc độ chính xác và dừng được kiểm soát, đáp ứng các tải trọng và tốc độ sản xuất khác nhau.

• Cần cẩu và tời: Biến tần cung cấp khả năng điều khiển tinh chỉnh để nâng và hạ, nâng cao sự an toàn và độ chính xác trong xây dựng, vận chuyển và kho bãi. Chức năng đặc biệt để tăng tốc và giảm tốc để kiểm soát sự lắc lư giải quyết thị trường này theo những cách riêng.

• Máy công cụ: Trong gia công và phay, biến tần điều chỉnh tốc độ trục chính cho phù hợp với các vật liệu và điều kiện cắt khác nhau, cải thiện chất lượng sản phẩm và tuổi thọ của dụng cụ. Các tính năng kiểm soát độ rung rất quan trọng đối với dung sai chặt chẽ.

• Máy đùn và máy trộn: Các ngành công nghiệp nhựa, chế biến thực phẩm và hóa chất sử dụng biến tần để duy trì mô-men xoắn và tốc độ ổn định, đảm bảo đầu ra đồng đều.

• Khai thác mỏ và khai thác đá: Các thiết bị hạng nặng như máy nghiền và băng tải dựa vào biến tần để vận hành được kiểm soát trong các điều kiện khắc nghiệt, thay đổi.

Khả năng thích ứng này cho phép các kỹ sư triển khai biến tần trong cả thiết kế mới và trang bị thêm, điều chỉnh hiệu suất của động cơ theo các yêu cầu vận hành cụ thể mà không cần đại tu toàn bộ hệ thống.

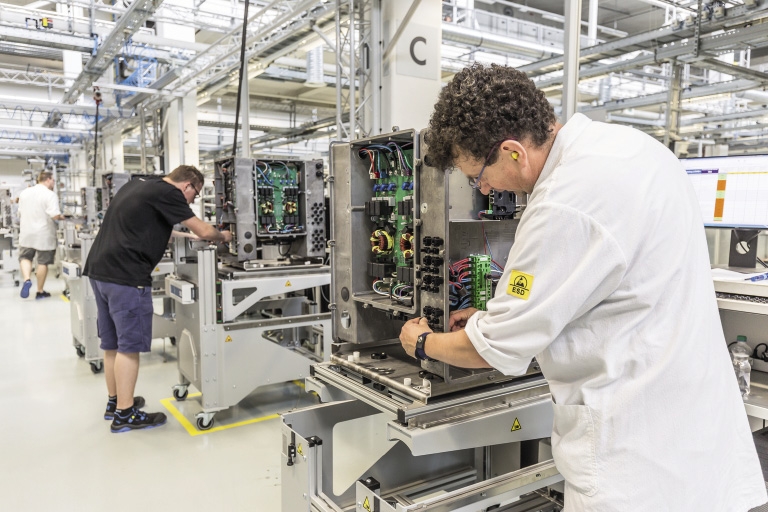

Ảnh minh hoạ

Nâng cao hiệu suất thông qua điều khiển chính xác

Ngoài tính linh hoạt, biến tần hiện đại còn tăng cường đáng kể hiệu suất hệ thống. Bằng cách cho phép động cơ chạy ở tốc độ tối ưu thay vì công suất tối đa mọi lúc, biến tần loại bỏ những điểm không hiệu quả vốn có trong các thiết lập bật/tắt truyền thống hoặc điều tiết cơ học. Các lợi ích chính về hiệu suất bao gồm:

• Vận hành trơn tru: Biến tần cung cấp khả năng khởi động mềm, giảm ứng suất cơ học cho động cơ, dây đai và khớp nối trong khi khởi động. Điều này kéo dài tuổi thọ của thiết bị và giảm thiểu thời gian ngừng hoạt động do bảo trì.

• Đáp ứng động: Các biến tần tiên tiến kết hợp các vòng phản hồi và thuật toán thời gian thực, cho phép động cơ điều chỉnh ngay lập tức theo sự thay đổi tải trọng. Điều này rất quan trọng trong các ứng dụng như robot hoặc dây chuyền lắp ráp tự động, nơi độ chính xác là tối quan trọng.

• Tối ưu hóa mô-men xoắn: Không giống như các hệ thống tốc độ cố định, biến tần cung cấp mô-men xoắn chính xác cần thiết cho nhiệm vụ, cải thiện khả năng kiểm soát quy trình trong các ứng dụng như cuộn hoặc kéo căng.

• Giảm tiếng ồn và độ rung: Vận hành động cơ ở tốc độ thấp hơn khi không cần toàn bộ công suất sẽ cắt giảm ô nhiễm tiếng ồn và hao mòn cơ học, nâng cao sự an toàn và thoải mái tại nơi làm việc.

Đối với các kỹ sư, điều này có nghĩa là các hệ thống không chỉ đáng tin cậy hơn mà còn có khả năng đáp ứng các tiêu chuẩn hiệu suất nghiêm ngặt, cho dù trong sản xuất có độ chính xác cao hay các quy trình công nghiệp nặng.

Tiết kiệm năng lượng: Một yếu tố thay đổi cuộc chơi cho hiệu quả

Có lẽ ưu điểm hấp dẫn nhất của biến tần hiện đại là khả năng cắt giảm mức tiêu thụ năng lượng, một cân nhắc quan trọng khi các ngành công nghiệp phải đối mặt với chi phí năng lượng ngày càng tăng và các quy định về tính bền vững. Động cơ thường chiếm hơn 50% mức sử dụng điện công nghiệp và biến tần mở ra khoản tiết kiệm đáng kể bằng cách điều chỉnh đầu vào năng lượng với nhu cầu thực tế. Đây là cách thực hiện:

• Phù hợp tải: Trong các ứng dụng như bơm và quạt, mức tiêu thụ điện năng tỷ lệ với lũy thừa bậc ba của tốc độ động cơ (theo định luật ái lực). Giảm tốc độ chỉ 20% có thể cắt giảm mức sử dụng năng lượng gần 50%, một cải tiến đáng kể so với các hệ thống tốc độ cố định.

• Loại bỏ năng lượng lãng phí: Các phương pháp truyền thống như van điều tiết hoặc van lãng phí năng lượng bằng cách hạn chế dòng chảy thay vì tối ưu hóa đầu ra của động cơ. Biến tần loại bỏ sự kém hiệu quả này bằng cách điều chỉnh trực tiếp tốc độ.

• Khả năng tái tạo: Một số biến tần tiên tiến thu hồi năng lượng trong quá trình phanh hoặc giảm tốc và đưa nó trở lại hệ thống, tăng cường hơn nữa hiệu quả.

• Giảm thời gian chạy không tải: Trong các ứng dụng làm việc gián đoạn, biến tần cho phép động cơ giảm tốc độ hoặc dừng khi không cần thiết, tránh tiêu hao năng lượng khi vận hành liên tục.

Ví dụ: một cơ sở xử lý nước thải trang bị thêm máy bơm bằng biến tần có thể tiết kiệm năng lượng từ 30-50%, tương đương với hàng nghìn đô la hàng năm. Trong các ngành công nghiệp, những khoản tiết kiệm này cộng lại, biến biến tần trở thành nền tảng của thiết kế tiết kiệm năng lượng và một công cụ quan trọng cho các kỹ sư hướng tới các sáng kiến xanh.

Tích hợp kỹ thuật của biến tần

Từ góc độ kỹ thuật, biến tần là một thiết bị phức tạp đòi hỏi một loạt các tùy chọn kết nối để tích hợp liền mạch vào một hệ thống điều khiển. Các tùy chọn kết nối này có thể được chia thành hai loại: kết nối điện cho bảng điều khiển cục bộ và kết nối truyền thông để giao tiếp với bộ điều khiển logic khả trình (PLC). Cả hai đều rất quan trọng để cho phép biến tần điều chỉnh tốc độ động cơ, tối ưu hóa hiệu suất và đáp ứng các yêu cầu vận hành. Hãy đi sâu vào từng loại.

Kết nối điện cho bảng điều khiển cục bộ

Các kết nối điện cho bảng điều khiển cục bộ là các giao diện vật lý cho phép người vận hành tương tác trực tiếp với biến tần, thường là để cài đặt, điều khiển thủ công hoặc khắc phục sự cố. Các kết nối này bao gồm cả dây nguồn và dây điều khiển, được thiết kế để đảm bảo vận hành và an toàn đáng tin cậy.

• Kết nối đầu vào và đầu ra nguồn:

  • Phía đường dây (đầu vào): Biến tần kết nối với nguồn điện AC (ví dụ: 230V, 460V hoặc cao hơn, tùy thuộc vào ứng dụng) thông qua các đầu cuối được dán nhãn L1, L2 và L3 cho các hệ thống ba pha (hoặc L1 và L2 cho một pha). Chúng cấp nguồn cho bộ chỉnh lưu bên trong để chuyển đổi AC thành DC.

  • Phía động cơ (đầu ra): Các đầu cuối đầu ra của biến tần (thường là U, V và W) kết nối với động cơ, cung cấp dạng sóng AC được điều biến để điều khiển tốc độ và mô-men xoắn. Kích thước dây dẫn và bảo vệ quá dòng (cầu chì hoặc bộ ngắt mạch) thích hợp là rất quan trọng để xử lý dòng điện và sóng hài.

• Đầu cuối điều khiển:

  • Đầu vào kỹ thuật số (DI): Đây là các đầu vào điện áp thấp (ví dụ: 24V DC) cho các lệnh cơ bản như khởi động/dừng, tiến/lùi, chạy từng bước, lựa chọn tốc độ hoặc dừng khẩn cấp.

  • Đầu vào tương tự (AI): Được sử dụng cho các tham chiếu tốc độ thay đổi (ví dụ: tín hiệu 0-5V hoặc 0-10V từ chiết áp hoặc cảm biến). Chúng cho phép người vận hành điều chỉnh tốc độ động cơ theo cách thủ công thông qua mặt số hoặc thiết bị bên ngoài.

  • Đầu ra kỹ thuật số (DO): Đầu ra rơle hoặc bóng bán dẫn báo hiệu trạng thái biến tần (ví dụ: đang chạy, lỗi hoặc ở tốc độ) đến đèn báo hoặc báo động trên bảng điều khiển.

  • Đầu ra tương tự (AO): Cung cấp phản hồi (ví dụ: tốc độ hoặc dòng điện của động cơ) đến đồng hồ đo hoặc màn hình hiển thị, thường là tín hiệu 0-20mA hoặc 0-10V được chia tỷ lệ.

Kết nối an toàn và phụ trợ:

• Dừng khẩn cấp (E-Stop): Thường được nối cứng với một đầu vào chuyên dụng để tắt đầu ra của biến tần, bỏ qua điều khiển phần mềm để tắt máy ngay lập tức.

• Đầu vào nhiệt điện trở: Một số biến tần bao gồm các đầu cuối cho cảm biến nhiệt độ động cơ (ví dụ: PTC) để bảo vệ chống quá nhiệt.

• Đầu vào dừng an toàn: Có thể có một hoặc nhiều đầu vào tín hiệu dừng an toàn để hỗ trợ các điều kiện tắt máy khác nhau.

• Nối đất: Kết nối đất chắc chắn (đầu cuối PE) là điều cần thiết để đảm bảo an toàn và giảm thiểu EMI từ hoạt động chuyển mạch của biến tần.

Các kết nối này thường được truy cập thông qua một dải đầu cuối trên biến tần, với nhãn rõ ràng trong sách hướng dẫn. Cáp được bảo vệ được khuyến nghị cho dây điều khiển để giảm nhiễu, đặc biệt là trong môi trường công nghiệp có nhiễu điện từ cao.

Kết nối truyền thông cho các lệnh hệ thống điều khiển

Để tích hợp vào các hệ thống tự động, biến tần có các giao diện truyền thông cho phép PLC gửi lệnh (ví dụ: khởi động, dừng, điểm đặt tốc độ) và nhận phản hồi (ví dụ: trạng thái, lỗi, tốc độ thực tế). Các kết nối này cho phép vận hành từ xa, điều khiển chính xác và ghi dữ liệu, làm cho chúng trở nên không thể thiếu trong các thiết lập công nghiệp hiện đại.

• Giao thức Fieldbus:

  • Modbus RTU: Một giao thức nối tiếp được sử dụng rộng rãi qua RS-485. Nó sử dụng kết nối hai dây (A, B) với một dây nối đất chung, hỗ trợ mạng đa điểm (thường là tối đa 32 thiết bị). Đơn giản và tiết kiệm chi phí, nó lý tưởng cho các ứng dụng cơ bản nhưng bị hạn chế về tốc độ (ví dụ: 9600-115200 baud).

  • Modbus/TCP: Một giao thức truyền thông dựa trên Ethernet với khả năng tốc độ cao hơn Modbus RTU.

  • BACnet: Một tiêu chuẩn giao thức dành riêng cho ngành tự động hóa tòa nhà và được hỗ trợ rộng rãi cho các hệ thống HVAC.

  • EtherNet/IP và Modbus TCP: Các giao thức dựa trên Ethernet tận dụng các đầu nối RJ45 tiêu chuẩn. Chúng cung cấp băng thông cao hơn, chẩn đoán từ xa và tích hợp với cơ sở hạ tầng CNTT. Địa chỉ IP và bộ chuyển mạch mạng là những cân nhắc ở đây.

  • EtherCAT: (Ethernet for Control Automation Technology) là một hệ thống fieldbus dựa trên Ethernet công nghiệp được thiết kế cho các ứng dụng tự động hóa hiệu suất cao và truyền thông thời gian thực.

  • CC-Link: Họ giao thức CC-Link, được phát triển bởi Hiệp hội Đối tác CC-Link (CLPA), là một tập hợp các mạng truyền thông công nghiệp được thiết kế cho các hệ thống tự động hóa và điều khiển. Bắt nguồn từ CC-Link, một fieldbus tốc độ cao, họ đã mở rộng để bao gồm các biến thể như CC-Link IE (Industrial Ethernet), CC-Link IE Field và CC-Link IE TSN, kết hợp Time-Sensitive Networking để nâng cao hiệu suất.

• Cân nhắc về mạng:

  • Topology: Cấu hình daisy-chain (RS-485) hoặc star (Ethernet) ảnh hưởng đến độ phức tạp và khả năng mở rộng của hệ thống dây.

  • Tốc độ baud và độ trễ: Phải phù hợp với nhu cầu của PLC và ứng dụng (ví dụ: điều khiển thời gian thực so với giám sát).

  • Dự phòng: Các hệ thống cao cấp có thể sử dụng biến tần Ethernet cổng kép cho các topology vòng, nâng cao độ tin cậy.

Đối với các kỹ sư, biến tần hiện đại không chỉ là một thiết bị điều khiển động cơ thông thường, mà nó còn là một công nghệ mang tính cách mạng, giúp cải thiện đáng kể sự linh hoạt, hiệu suất và hiệu quả của các hệ thống. Nhờ khả năng thích ứng với nhiều ứng dụng khác nhau, từ máy bơm, hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí) đến cần cẩu và các hệ thống năng lượng tái tạo, biến tần trở thành một giải pháp đa năng cho nhiều vấn đề trong công nghiệp.

Ngoài ra, với hiệu suất cao nhờ khả năng điều khiển chính xác và khả năng tiết kiệm năng lượng đáng kể, biến tần giúp các kỹ sư thiết kế ra các hệ thống mạnh mẽ, tiết kiệm chi phí và sẵn sàng đáp ứng các yêu cầu trong tương lai. Khi các ngành công nghiệp ngày càng chú trọng đến tính bền vững và hiệu quả trong vận hành, biến tần trở thành một công cụ không thể thiếu của kỹ sư, thúc đẩy sự đổi mới và nâng cao hiệu quả trong mọi lĩnh vực.
