Nga cấp bằng sáng chế cho ZAK-30 Citadel: Tổ hợp phòng không chuyên đánh chặn UAV

Phía Nga đã nộp một bằng sáng chế tiết lộ những chi tiết mới về hệ thống chống máy bay không người lái ZAK-30 Citadel.

ZAK-30 Citadel. Hình ảnh: Cơ quan Liên bang về Sở hữu trí tuệ Liên bang Nga.

Bằng sáng chế này đã được công bố bởi Cơ quan Sở hữu Trí tuệ Liên bang Nga.

Hệ thống này bao gồm các bệ phóng trang bị tên lửa và/hoặc một hệ thống pháo, một trạm chỉ huy (CP), một trạm radar quan sát (RLS-O), một hệ thống điều khiển hỏa lực (FCS) và một trạm radar theo dõi dẫn động bằng điện (RLS-N).

Vũ khí trang bị có thể thay đổi và bao gồm súng máy 7,62 mm và 12,7 mm, pháo 30 mm sử dụng đạn có thể lập trình, cùng các tên lửa phóng thẳng đứng.

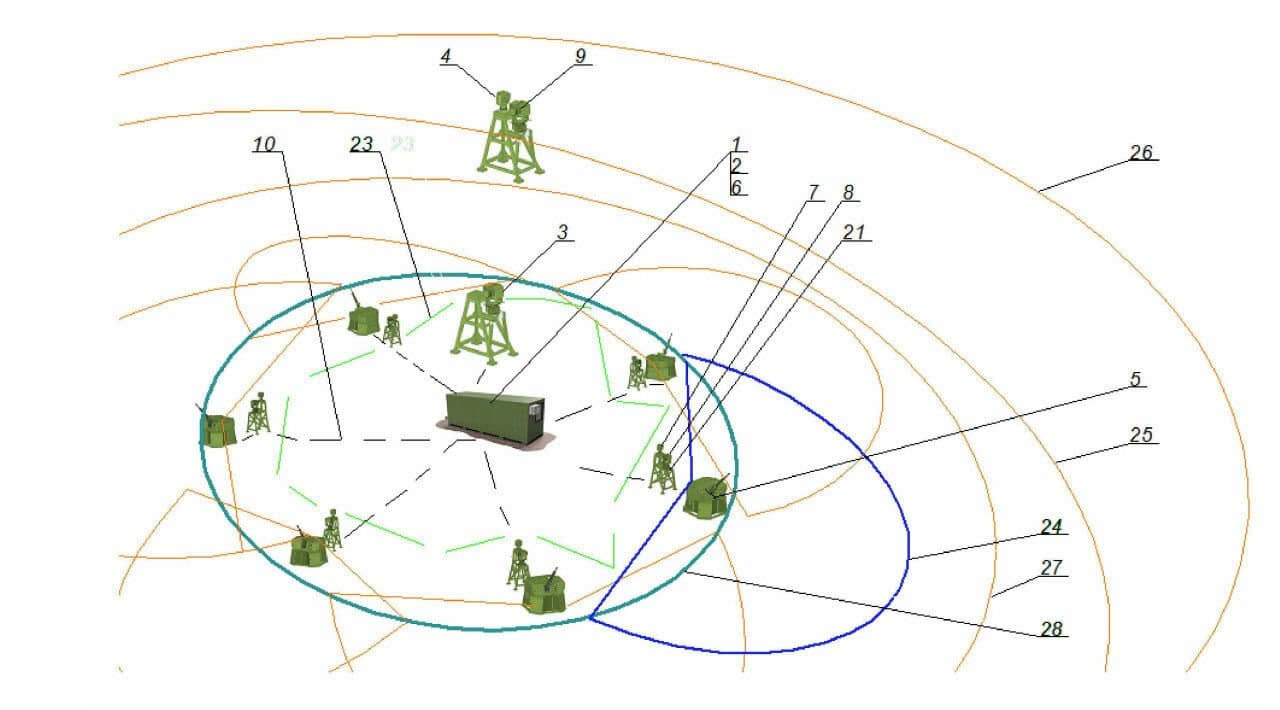

Tổng quan hệ thống ZAK-30 Citadel. Hình ảnh: Cơ quan Liên bang về Sở hữu trí tuệ Liên bang Nga.

Mỗi mục tiêu trên không được đánh chặn một cách tự động, dựa trên một thuật toán được tích hợp sẵn trong hệ thống điều khiển hỏa lực của tổ hợp.

Trong trường hợp bắn trượt, các thuật toán của hệ thống điều khiển hỏa lực sẽ điều chỉnh các thông số bắn dựa trên sơ tốc đầu nòng của đạn và mức độ sai lệch; sau đó, các mô-đun điều khiển từ xa sẽ tiếp tục theo dõi và, nếu mục tiêu tiến vào vùng cho phép, sẽ tiến hành khai hỏa loạt đạn tiếp theo.

Việc phát hiện mối đe dọa bằng cách sử dụng nhiều radar với khả năng chọn lọc cự ly có thể cung cấp sự bảo vệ hiệu quả suốt ngày đêm trước số lượng lớn các UAV cỡ nhỏ.

Trạm chỉ huy dạng container sẽ là nơi bố trí trạm làm việc tự động của người chỉ huy và các hệ thống điều khiển hỏa lực.

RLS-O sẽ thiết lập vùng phát hiện, RLS-N sẽ khởi tạo việc theo dõi và xác định đường bay của mục tiêu trong phạm vi theo dõi cự ly gần của nó, và trạm chỉ huy sẽ xử lý dữ liệu từ các mô-đun từ xa cũng như lựa chọn trình tự đánh chặn các mục tiêu.

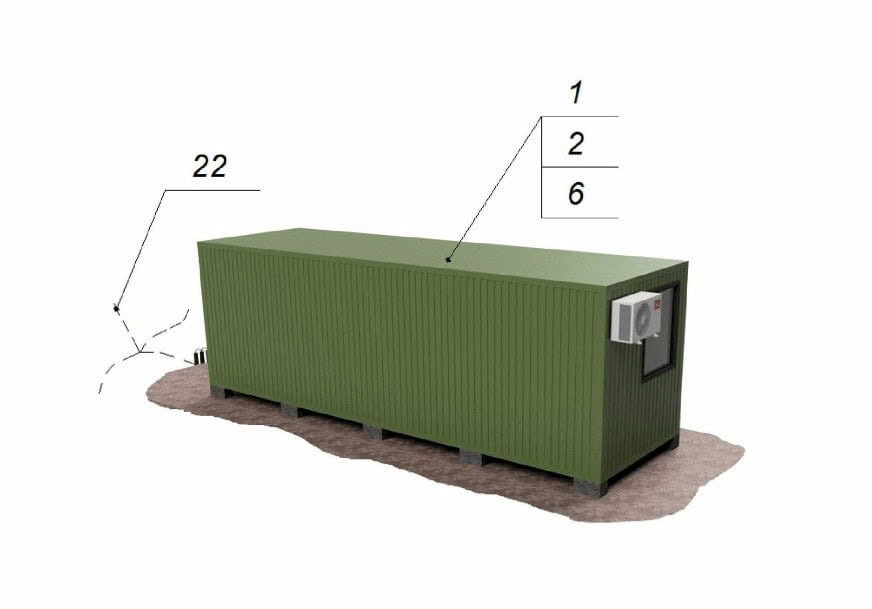

Sở chỉ huy của hệ thống ZAK-30 Citadel. Hình ảnh: Cơ quan Liên bang về Sở hữu trí tuệ Liên bang Nga.

Kết quả kỹ thuật đạt được là việc tạo ra nhiều vùng phát hiện và đánh chặn với khả năng điều khiển hỏa lực từ xa và đồng thời đối với các hệ thống vũ khí phòng không.

Tài liệu cũng nêu rõ rằng khối chỉ huy và kiểm soát của hệ thống có khả năng tiếp nhận chỉ định mục tiêu từ các khí tài chỉ huy và kiểm soát khác thuộc hệ thống phòng không khu vực, từ đó cho phép sự phối hợp tác chiến giữa nhiều hệ thống phòng không khác nhau.

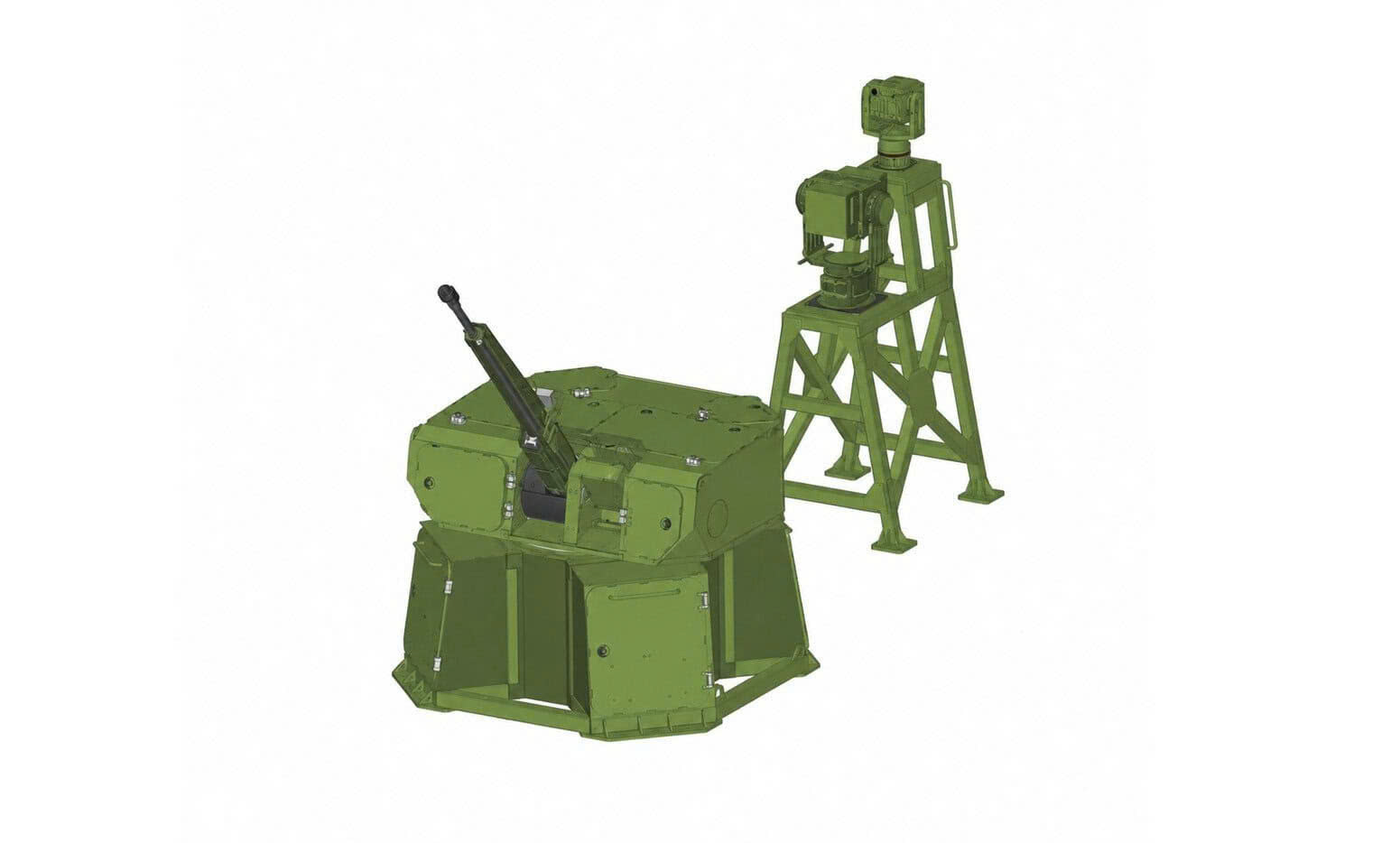

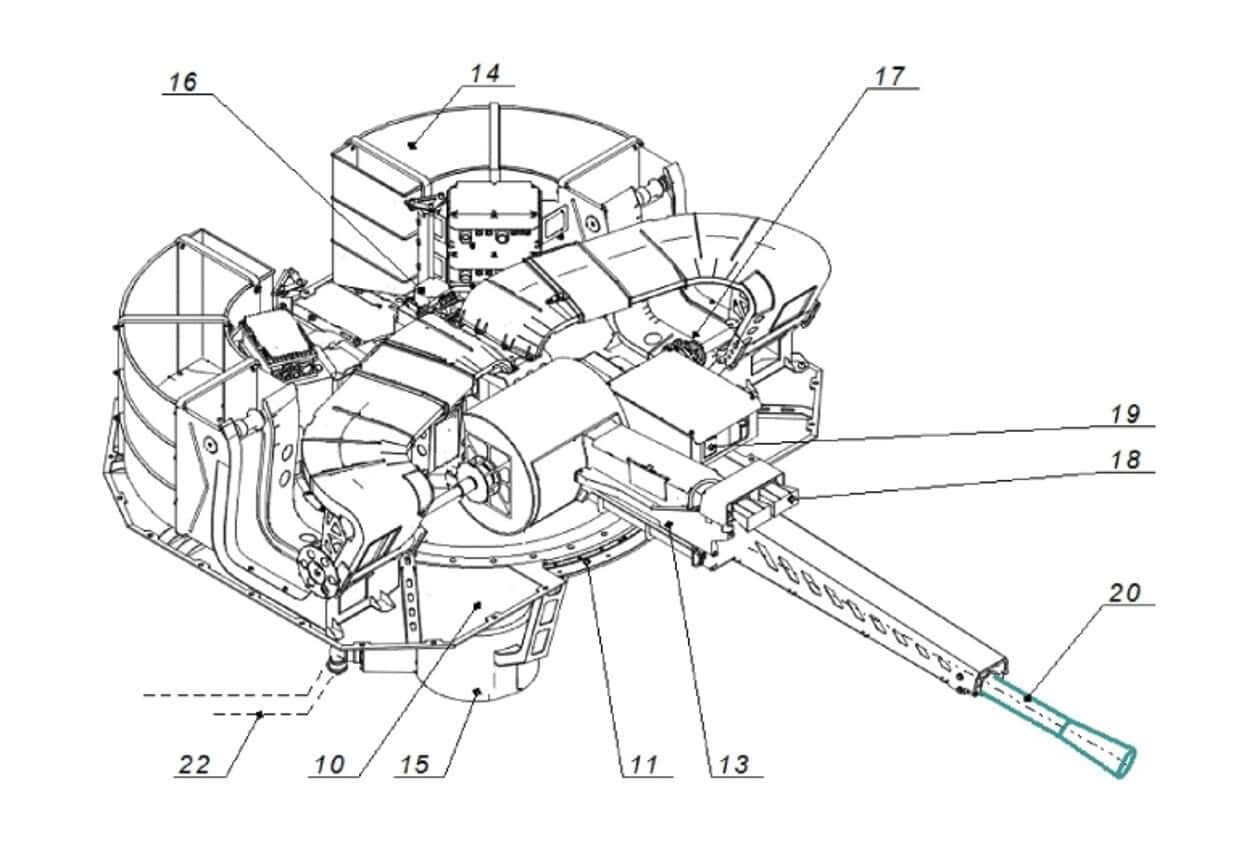

Mô-đun chiến đấu của hệ thống ZAK-30 Citadel được trang bị pháo 30 mm. Hình ảnh: Cơ quan Liên bang về Sở hữu trí tuệ Liên bang Nga.

Tất cả các thành phần của hệ thống dùng để bảo vệ các cơ sở cố định đều được kết nối thông qua đường dây cáp thông tin để trao đổi dữ liệu và cáp cấp điện từ một nguồn điện cố định tại các cơ sở được bảo vệ, hoặc từ một trung tâm cấp điện di động.
